Rétractable robuste
SpanClamps quart de tour rétractable robuste
Verrous rapides pour un changement fréquent avec la force de serrage la plus élevée
Temps forts
Très haute résistance au cisaillement : 3000N
Épaisseur minimale de la plaque : Plaque plus fine que 9 mm avec entretoise SCQTRHDS
Indicateur ON / OFF pour la sécurité
Force de maintien : 250 N et 400 N
Version mince pour espace restreint
Sélectionnez votre goujon quart de tour robuste
|
Bouton en plastique SCQTRHD-P |
Bouton en métal SCQTRHD |
Bouton en plastique mince SCQTRHDS-P |
Bouton en métal mince SCQTRHDS |
 |
 |
 |
 |
|---|---|---|---|
| SCQTRHD0620-P | SCQTRHD0620 | SCQTRHDS0620-P |
Quart de tour robuste rétractable avec corps compact
Le diamètre du corps a été réduit de 34 mm à 25 mm. Cette attache peut être montée dans un espace plus petit.
Réceptacle à usage intensif
L'entretoise SCQTRHDS est requise pour une plaque plus fine que 9 mm d'épaisseur de panneau
 |
Entretoises Référence |
Quartier robuste compatible tourner Goujons |
| SCQTRHDS25 | SCQTRHDS0620-P, SCQTRHDS0620 | |
| SCQTRHDS34 | SCQTRHD0620-P, SCQTRHD0620 |

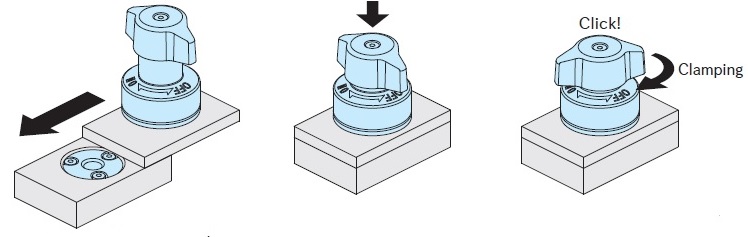

Comment utiliser
- Assurez-vous que le bouton est en position «OFF».
- Insérez la pince quart de tour robuste en appuyant sur le bouton
- Tournez le bouton sur la position «ON» pour le serrage. Le bouton clique lorsqu'il est serré / desserré. En tournant le bouton en position «OFF», la tige revient automatiquement en position de desserrage par le ressort.
Les caractéristiques hhh

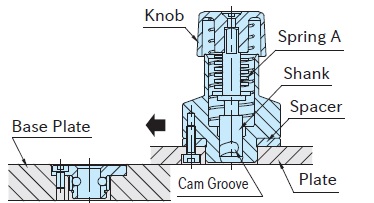

La tige se rétracte en position de desserrage pour permettre des opérations sans interférence avec la plaque de base.

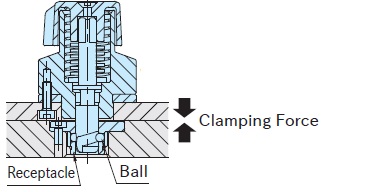

Lorsque la rainure de came se déplace le long de la bille à l'intérieur du réceptacle, le ressort A est comprimé pour enfoncer la plaque.
